数控喷丸机CNC电控系统
数控系统

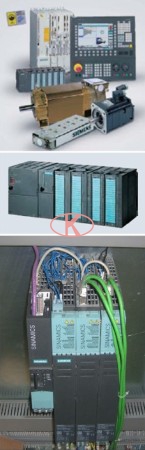

SIEMENS 840D+ SIEMENS可编程序控制器S7-300+10.4〞显示屏采用先进的CNC控制系统，具条件控制、限时控制、步进控制、模/数和数/模转换、通信等功能，基于840D操作系统环境研发的数控强力喷丸机专用人机界面和喷丸饱和曲线自动生成，简洁明了，操作方便。电气控制系统配备控制柜，采用西门子S7-300可编程控制器有控制、准备、进给、自诊断、远程诊断、自动补偿和手动补偿、C轴误差修正、人机对话、在线编程、脱机编程和突发事故数据储存等功能。同时驱动系统采用功能齐全、性能良好、可靠性高的交流伺服系统，机械运行装置出现误差或电气线路系统出现故障时系统会自动报警并停止喷丸作业。
操作系统软件：Windows CC组态软件，设备工作状态显示，程序储存硬盘及机床运行历史查询，设备故障报警显示，喷丸饱和曲线自动生成（带监控软件用于维修和质量监控用户），PLC梯型图软件，易损件工作状态监视。
Sinamics S120驱动控制系统实现对整个系统的控制和各种开关量、模拟量的检测；S120系统是一个集V/F、矢量控制及伺服控制于一体的驱动控制系统，其强大的定位功能实现各轴的绝对、相对定位，从而实现满足于数控喷丸对驱动与控制系统的高要求性。

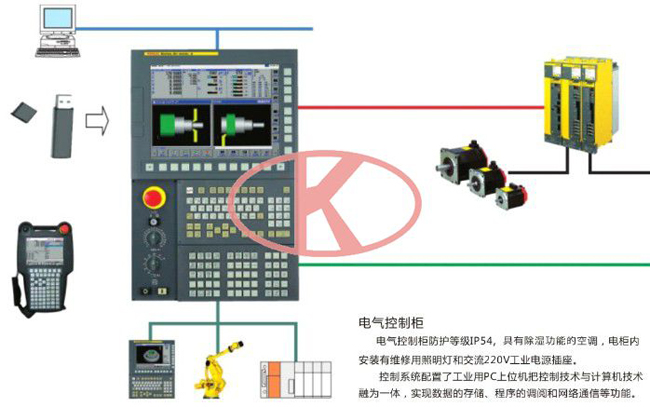

FANUC数控系统及配套交流伺服驱动系统可对机床实现过程控制和维护监视功能，配置FANUC数控系统的液晶彩色显示操作面板及手轮单元控制方便，CNC控制器具有下载和上传程序功能，选配示教器可实现示教编程功能。
